What the Orion (Inokhodets) is made of
143 documented parts and 87 photos, from recovered wreckage. Each part gives its marking, maker and country where known, and links the record it comes from. The system itself: Orion (Inokhodets).
Where the parts were made
- Russian Federation 66
- ITLAN LLC, ODK-STAR JSC, NPP AEROSILA JSC, NII POLUS NAMED AFTER M.F. STELMAKH JSC, NPO NAUKASOFT LLC, TECHPRIBOR PJSC, SIGNAL DESIGN BUREAU NAMED AFTER A.I. GLUKHAREV, KPKB JSC, NPK SEVERNAYA ZARYA JSC, NPK ALTEN JSC, KT - UNMANNED SYSTEMS JSC, NII STT JSC, AP VOSKHOD JSC, KZE JSC, MNPK AVIONIKA JSC, NPK TEKO JSC, PO ELEKTROPRIBOR JSC, VNIIR-PROGRESS JSC, NPO RADIOELEKTRONIKA IM. V.I. SHIMKO JSC, GIDROMASH’IM. V.I. LUZYANIN NJSC, UPKB DETAIL JSC, CONCERN KEMZ JSC, NPK SPP JSC, KBP JSC, REDUKTOR-PM JSC, AEROELECTROMASH JSC, TEMZ JSC, UAP GIDRAVLIKA JSC, MKB KOMPAS JSC, ITT JSC, RADIOPHYSICS PJSC, CENTER VOSPI JSC, AOKB IMPULS JSC, ELKOD JSC, SKTB KOLTSOVA JSC, ASHASVETOTECHNIKA JSC, ELECTROPRIVOD JSC, CONVED-6 LII JSC
- United States of America 66
- Premier Magnetics, Mini-Circuits, Analog Devices, Maxim Integrated Products (Analog Devices), NVE Corporation, National Semiconductor (Texas Instruments), Burr-Brown Corporation (Texas Instruments), Micrel Inc. (Microchip Technology Inc.), Texas Instruments, Adesto Technologies (Dialog Semiconductor - Renesas Electronics), Atmel (Microchip Technology), Pulse Electronics Corporation, Vishay Intertechnology, Inc., CTS Corporation, Xilinx Inc. (AMD), Vicor Corporation, Connor Winfield, TriQuint Semiconductor (Qorvo), Micron Technology, Coilcraft Inc., Linear Technology Corporation (Analog Devices), Holt Integrated Circuits, Inc., Directed Electronics, Microchip Technology Inc., Intel Corporation, HALO Electronics, Inc., Marvell Technology Group, AMD, International Rectifier (Infineon Technologies), Motorola, Inc
- Germany 2
- Infineon Technologies
- Switzerland 2
- STMicroelectronics
- Israel 1
- SCD (SemiConductor Devices)
- Japan 1
- Murata
- France 1
- Gaia
Sources
- HUR War & Sanctions: ORION UAV system · українською
- Open Source Munitions Portal — search its munition identification records
Ukrainian pages read alongside the English: same items, markings and text.
Specifications (HUR)
- Length
- 8 m
- Take-off weight, max.
- 1 150 kg
- Target load weight, max.
- 250 kg
- Wingspan
- 16 m
ORION UAV system
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

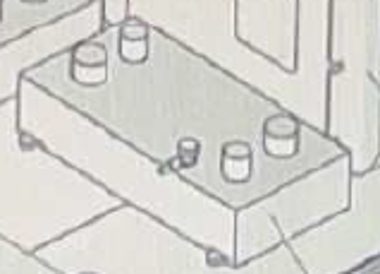

DC-DC power supply voltage converter
Перетворювач постійної напруги живлення
Photo: HUR War & Sanctions
LCD-50 laser target designator-rangefinder
Лазерний цілевказівник-далекомір "ЛЦД-50"
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Fuel measurement system "SIT 18-1"
Система вимірювання пального "СИТ 18-1"
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Nickel-cadmium rechargeable batteries "20KSX 22 P"
Нікель-кадмієві акумуляторні батареї "20KSX 22 Р"
Photo: HUR War & Sanctions
Lithium-ion rechargeable batteries "7Li-on-30"
Літій-іонні акумуляторні батареї "7Li-on-30"
General aircraft equipment control unit "BUOSO BLA"
Блок керування загальнолітальним обладнанням "БУОСО БЛА"
Photo: HUR War & Sanctions
On-board information and control system "BIUS-BLA" with a special computer "VTs-S"
Бортова інформаційно-керуюча система "БИУС-БЛА" із спеціальним обчислювачем "ВЦ-С"
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
SI VSP altitude and speed measurement system
Система вимірювання висотно-швидкісних параметрів "СИ ВСП"
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

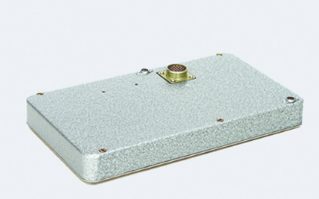

VDU-263 remote control computer
Обчислювач дистанційного керування ВДУ-263
Photo: HUR War & Sanctions
REMP-17, RZMP-17-01 electromechanical steering drives
Рульові електромеханчні приводи РЭМП-17, РЗМП-17-01
Photo: HUR War & Sanctions
ShEMP-19 chassis electromechanical drives
Шасійні електромеханічні приводи ШЭМП-19
Photo: HUR War & Sanctions
Inductive contactless switches VTIYu.1535
Вимикачі індуктивні безконтактні ВТИЮ.1535
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

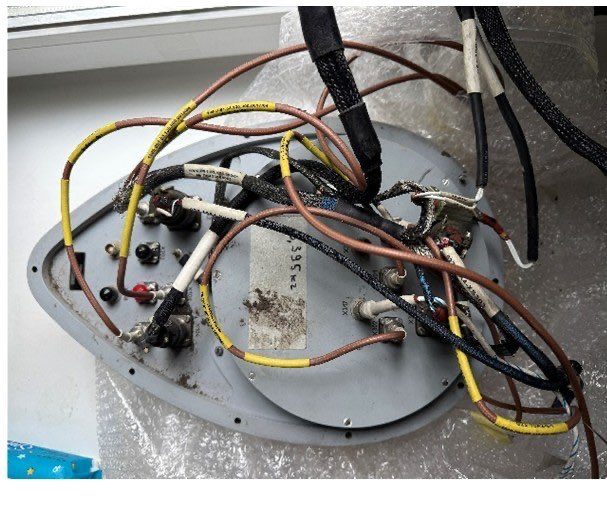

Small-sized adaptive antenna array "Comet A-8 OTK"
Малогабаритна адаптивна антенна решітка "Комета А-8 ОТК"
Photo: HUR War & Sanctions
Shock absorber (1000.032.20.350.000.SP00)
Амортизатор (1000.032.20.350.000.SP00)
Photo: HUR War & Sanctions

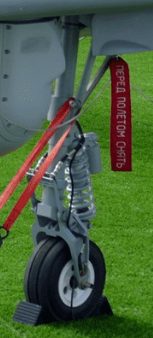

Front chassis support (1000.032.20.000.000.SP00)
Передня опора шасі (1000.032.20.000.000.SP00)
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

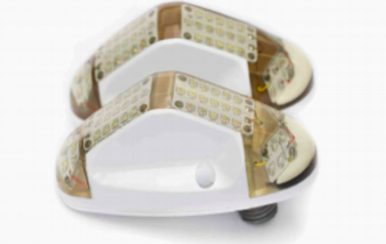

Combined type TA-ZSKh and TA-KSKh air navigation lights
Бортові аеронавігаційні вогні комбінованого типу ТА-ЗСХ та ТА-КСХ
Photo: HUR War & Sanctions
Observation and targeting gyro-stabilised optoelectronic system (MOES)
Оглядово-прицільна гіростабілізована оптико-електронна система (МОЭС)
Photo: HUR War & Sanctions
Surveillance optical-electronic system "OES-Obzornaya"
Оглядова оптико-електронна система "ОЭС-Обзорная"
Photo: HUR War & Sanctions
Kh-UAV missile (product ‘TKB-1030.00.00.000’)
Ракета Х-БПЛА (виріб "ТКБ-1030.00.00.000")
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Universal distribution device "URU-3500"
Універсальний розподільчий пристрій "УРУ-3500"
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

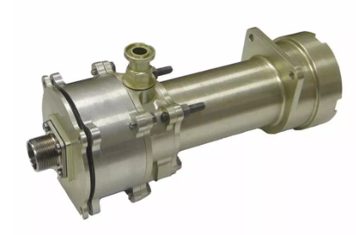

3.5 kW direct current electric generator
Електрогенератор постійного току 3,5 кВт
Photo: HUR War & Sanctions
Electromagnetic contactors TKS101ODL
Контактори електромагнітні ТКС101ОДЛ
Photo: HUR War & Sanctions

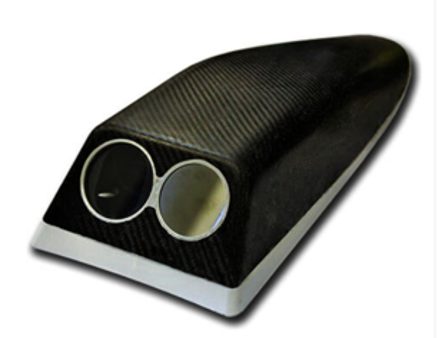

Sensor of the optoelectronic spatial orientation system
Датчик оптико-електронної системи просторової орієнтації
Photo: HUR War & Sanctions
TEMP system as part of the BUPT-1E brake drive control unit
Система ТЭМП в складі блоку керування приводом тормозів БУПТ-1Э
Photo: HUR War & Sanctions
Digital signal processing unit "TsOS-B"
Блок цифрової обробки сигналів "ЦОС-Б"
Photo: HUR War & Sanctions

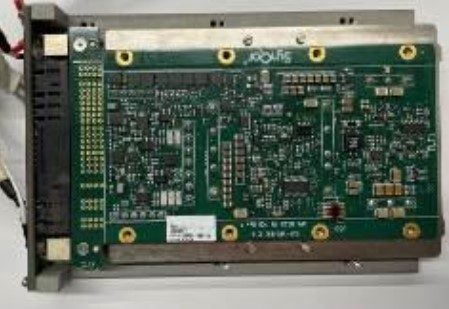

Antenna-electronic transceiver unit "AEB-B"
Антенно-електронний приймально-передавальний бортовий блок "АЭБ-Б"
Photo: HUR War & Sanctions
- Board 4

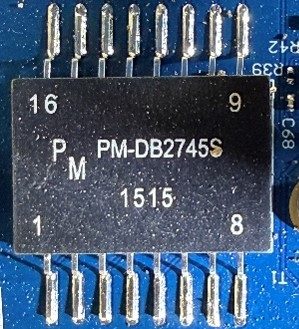

- PM-DB2754S
1515
Databus Interface Transformer
record ↗

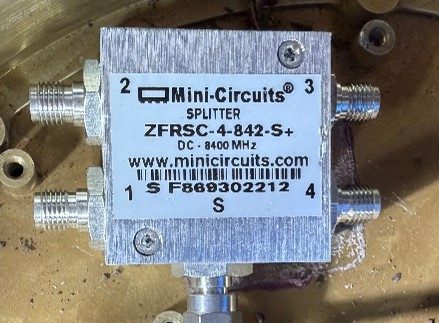

- MINI-CIRCUITS
SPLITER
ZFRCS-4-842-S+
Radio frequency splitter
record ↗
- Board 3

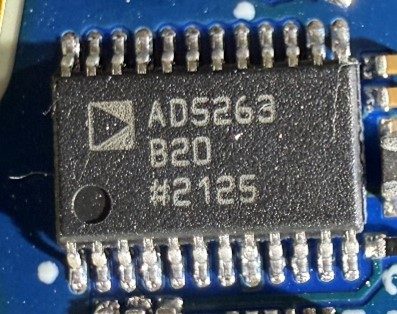

- AD5263
B20
#2125
Digital Potentiometer
record ↗
- Board 2
- MAX961
ESA
+028
Comparator
record ↗

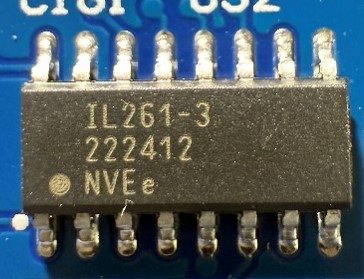

- IL261-3
222412
NVEe
Digital isolator
record ↗

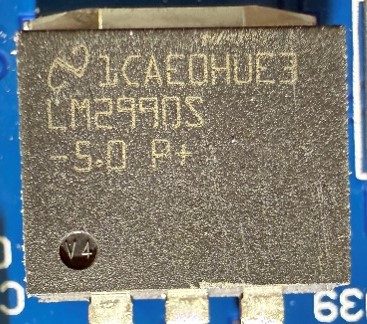

- 1CAEOHUE3
LM2990S
-5.0 P+
Voltage stabiliser
record ↗

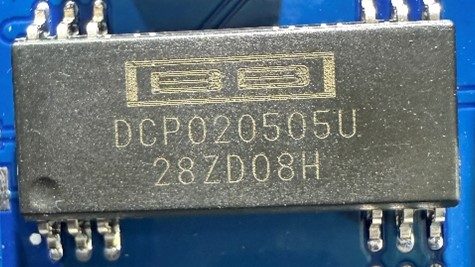

- DCP020505U
28ZD08H
DC/DC converter
record ↗
- Board 1

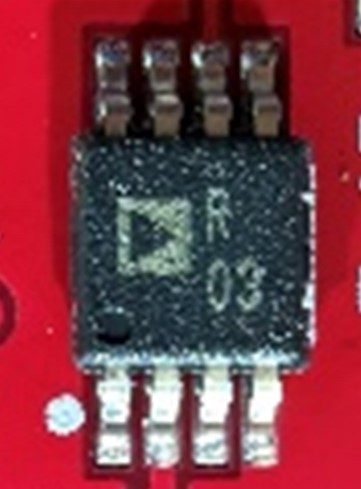

- R
03
Amplifier
record ↗

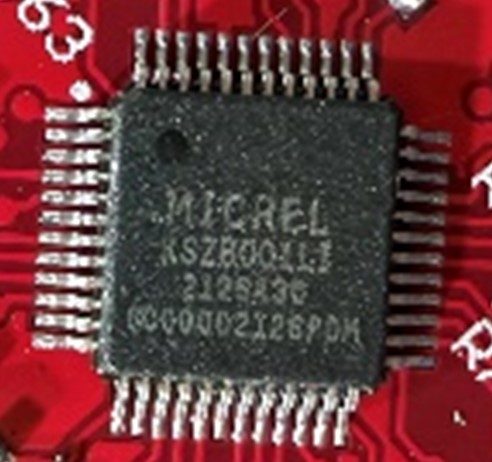

- MICREL
KSZ8001LI
2126A30
6000002126PDM
Transceiver
record ↗

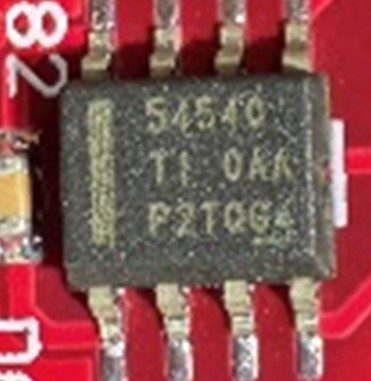

- 54540
TI 0AA
P2T0G4
DC-DC Converter
record ↗

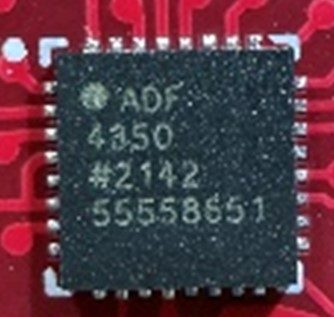

- ADF
4350
#2142
55558651
Wideband Synthesizer
record ↗

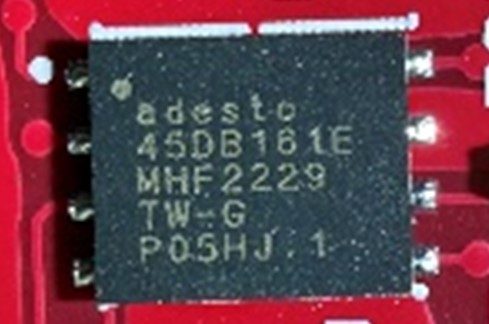

- ADESTO
45DB161E
MHF2229
TW-G
PO5HJ.1
Flash memory
record ↗

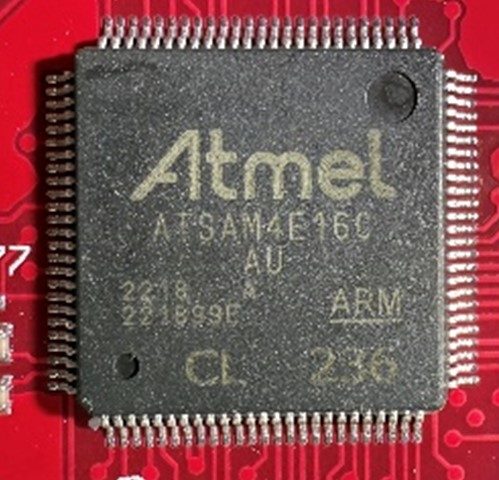

- ATMEL
ATSAM4E16C
AU
2218 A
221899E ARM
CL 236
Microcontroller
record ↗

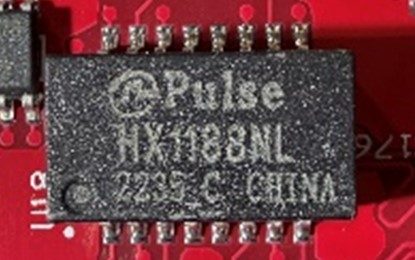

- PULSE
HX1188NL
2235 C CHINA
Transformer
record ↗

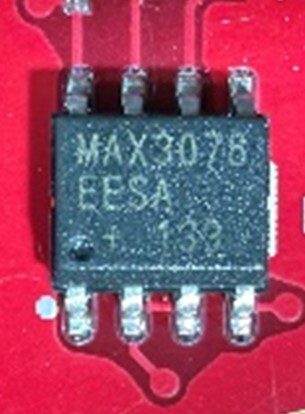

- MAX3078
EESA
+133
RS-485/RS-422 Transceiver
record ↗

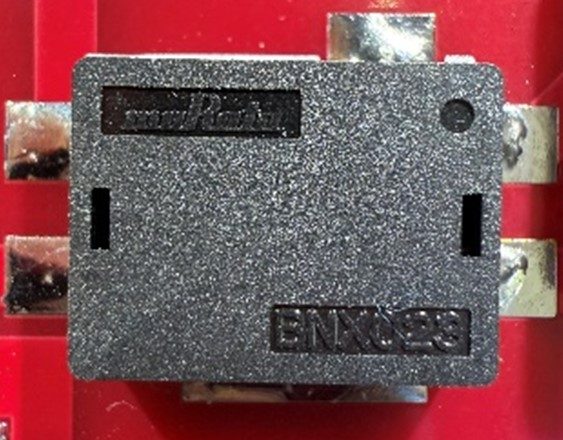

- MURATA
BNX023
DC line filter
record ↗

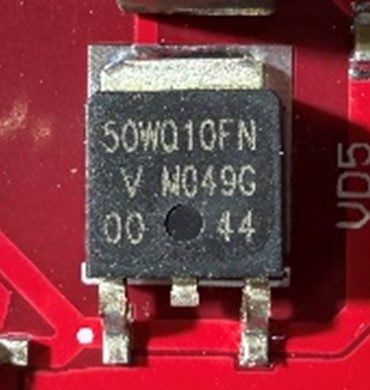

- 50WQ10FN
V M049G
00 44
Schottky Rectifier
record ↗

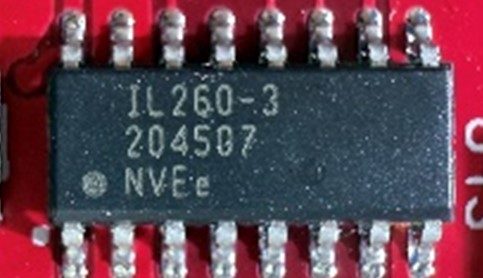

- IL260-3
204507
NVEe
Digital isolator
record ↗

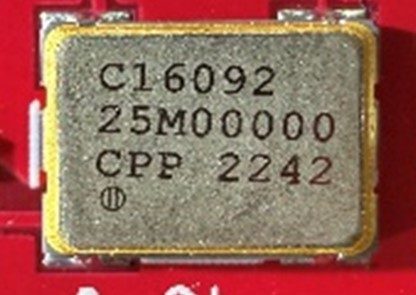

- C16092
25M00000
CPP 2242
Clock generator
record ↗

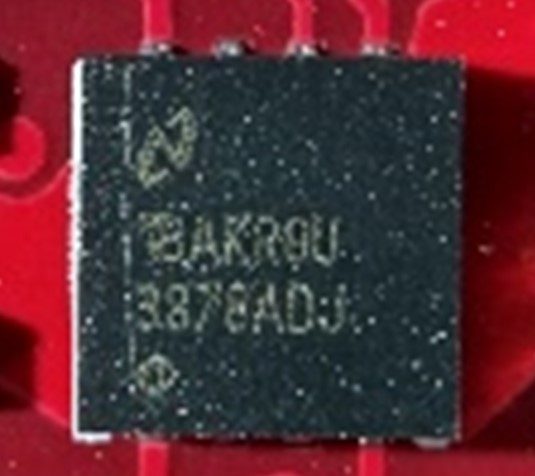

- 18AKR9U
3878ADJ
Voltage Regulator
record ↗

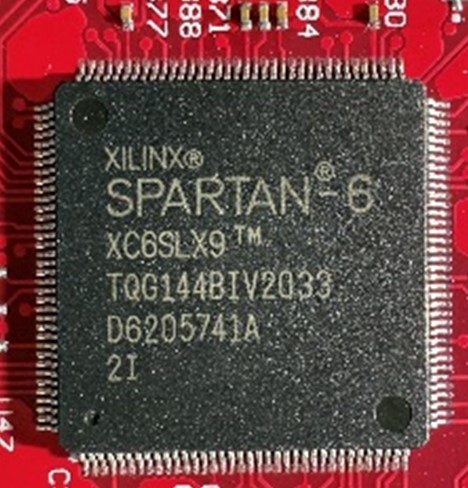

- XILINX
SPARTAN-6
XC6SLX9
TQG144BIV2033
D6205741A
2I
FPGA
record ↗

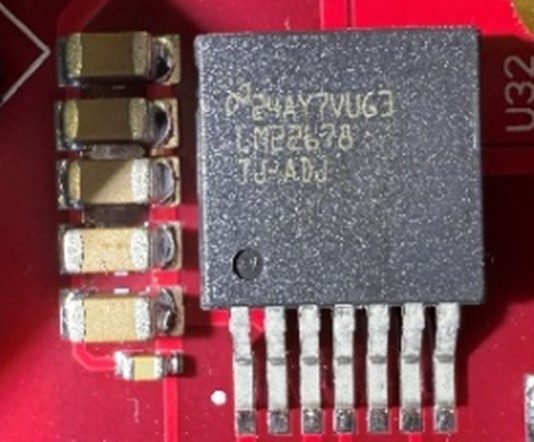

- 24AY7VUG3
LM22678
TJ-ADJ
Step-Down Voltage Regulator
record ↗

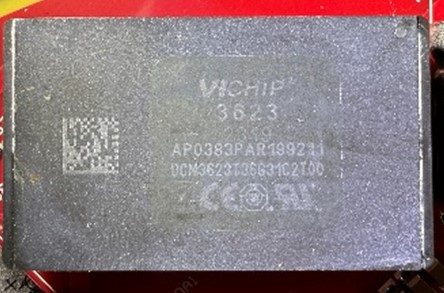

- VICHIP
3623
AP0383PAR199211
DCM3623T36631C2T00
DC/DC converter
record ↗
Altitude and speed calculators "VVSP-BLA"
Обчислювач висотно-швидкісних параметрів "ВВСП-БЛА"
Photo: HUR War & Sanctions
Interference-proof receiver for GLONASS and GPS navigation satellite signals
Завадозахищений приймач сигналів навігаційних супутників ГЛОНАСС і GPS
BINS-RT-03 onboard inertial navigation system
Бортова інерціальна навігаційна система "БИНС-РТ-03"
Photo: HUR War & Sanctions
GNSS GLONASS/GPS signal control and correction station
Контрольно-коригувальна станція сигналів ГНСС ГЛОНАСС/GPS
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
KVANT-2M automatic heater control unit for an electric pulse anti-icing system
Автомат управління нагрівачами "КВАНТ-2М" електроімпульсної протиобморожувальної системи
Photo: HUR War & Sanctions

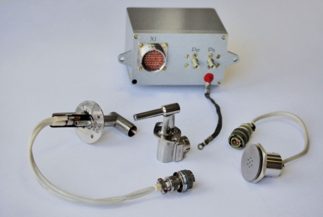

Ice removal subsystem unit for the airframe (BPUL)
Блок підсистеми видалення льоду для планера (БПУЛ)
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions
Photo: HUR War & Sanctions

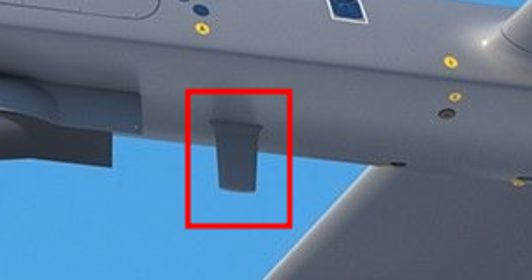

State recognition equipment - product "4206"
Апаратура державного розпізнавання - виріб "4206"
Photo: HUR War & Sanctions
Block of classified recognition equipment GO 41MS2
Блок засекречувальної апаратури розпізнавання 41МС2
Photo: HUR War & Sanctions
RRES-80-R6 electrostatic dischargers
Розрядники електростатичні РРЭС-80-Р6

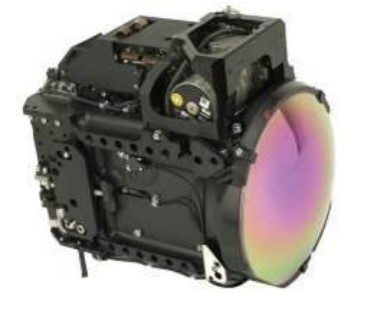

Aviation infrared camera Sundra 7ZH-850
Авіаційна інфрачервона камера Sundra 7ZH-850
Photo: HUR War & Sanctions
Others
- The unit chip
- 59ZCK87G3 ADC08D1500 АЦП 1,5-GSPS record ↗
- 98A63DU LM3150 MH Controller record ↗
- D75j 50.0 MHZ Oscillator record ↗
- TGA 2703 0747 3609 – 3 record ↗
- Sensor of the optoelectronic spatial orientation system
- ADM1486 Linear transmitter record ↗
- SAF-XC164CS-16F40F BB Microcontroller record ↗
- Active phased array antenna
- H232A 4900 SPDT RF switch without reflection record ↗
- AD5263 B20#2041 Four-channel digital potentiometer with digital interface record ↗
- ADG738 BRUZ Analogue matrix switcher record ↗
- Xilinx® SPARTAN®-6 XC6SLX9™ TOG144B1V182105610425A 21 Memory controller record ↗
- Flash memory record ↗
- DCМ3623T36G06A8T00 VICHIP DC to DC converter record ↗
- SMD DCPO20505U 09ZEJ7H Isolated DC/DC converter record ↗
- Atmel ARM ATSAM4E160 Microcontroller record ↗
- DC-DC power supply voltage converter
- AD8010 A#527 6603
Low power and current amplifier
record ↗
- VICOR MQPI-18LP
EMI filter
record ↗
- TPS2410/11 8AKG4 AOF8
Controller
record ↗
- PIO24FJ64G 002-I/SS
10324PH
Chip
record ↗
- 080P03LS HAA845
Transistor
record ↗
Radio navigation equipment

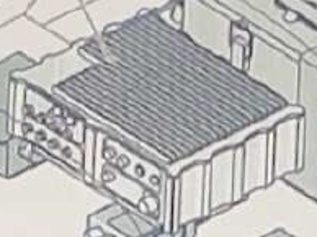

- Onboard radio transponders BRO
- ASP 59ZCKB7G3 ADC08D1500 Double ADC record ↗
- XILINX Spartan-6 XC6SLX150 Microcontroller record ↗
- OLK17 D9PSL Memory package record ↗
- TPS54610 95T ANS3 PWM synchronous switch record ↗
- MLC1255-122ML Coilcraft record ↗
- ADTL2-18 MCL record ↗
- Linear LT1764 Voltage regulator record ↗
- L22 record ↗
- ADH814S Active frequency multiplier record ↗
Flight and navigation equipment
- Altitude and speed calculators "VVSP-BLA"
- 645 8572A IC Operational amplifier record ↗
- BB-IHA 128U K Operational amplifier record ↗
- ARINC 429 HI-8591 Receiver for bus interface record ↗
- DEI1166TES PDCI chip record ↗
- OAATJCP TLV2544QD 4 ADCs record ↗
- XILINX XC3S1000 Microprocessor record ↗
- MGDT-10-J-CF – DC-DC Converter record ↗
- Small-sized adaptive antenna array "Comet A-8 OTK"
- AD5541 16-bit DAC record ↗
- LTC2260IUJ 14 ADC record ↗
- ADM2682E Isolated RS-485 transceivers record ↗
Weapons control system
Target payload

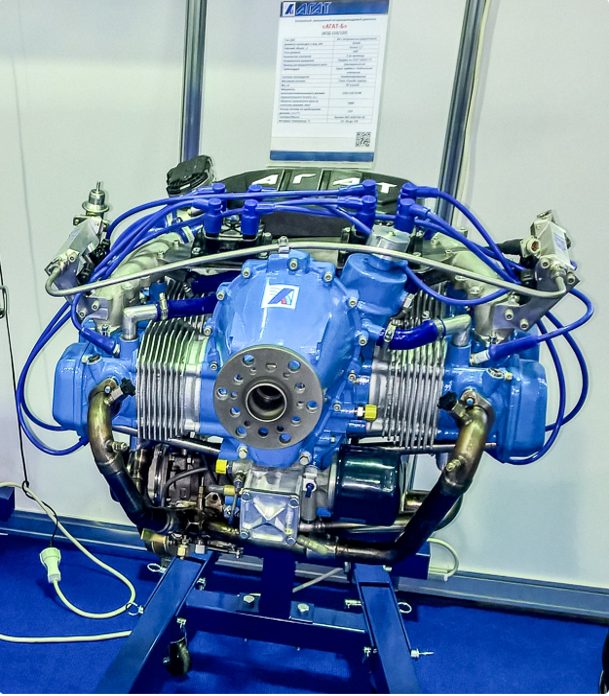

Power supply system
Part records and photos: HUR War & Sanctions, Ukraine's Defence Intelligence database of foreign components found in Russian weapons, and the other sources named on each part. A marking, date code or country is given as the source records it.
